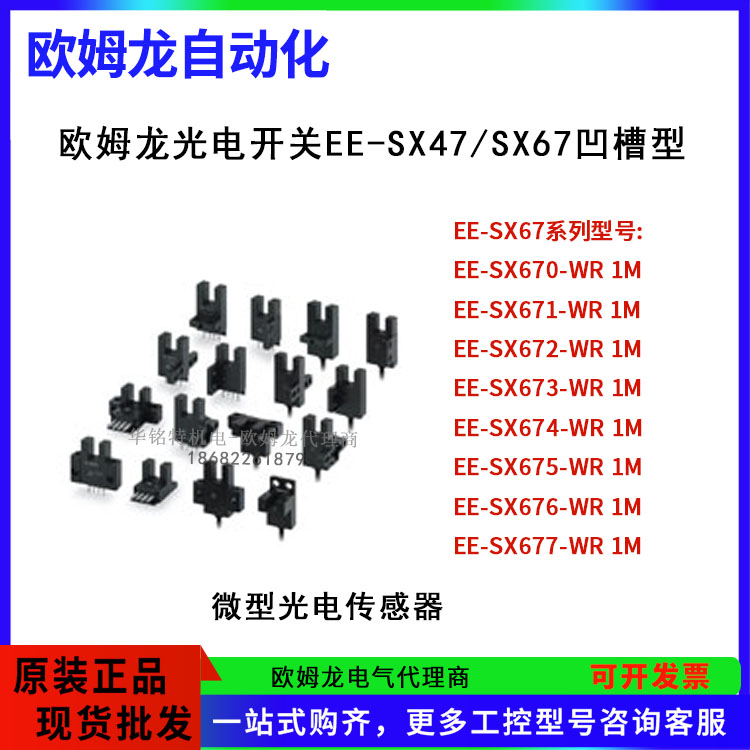

歐姆龍EE-SX47/SX67凹槽型微型光電傳感器EE-SX671光電開關代理商


歐姆龍光電開關EE-SX47/SX67凹槽型產品是一款50～100mA直接開關、達到國際標準的凹槽型.


歐姆龍光電開關EE-SX47/SX67凹槽型特點有：


1.動作模式備有遮光時ON/入光時ON（可切換型）

2.響應頻率為1kHz的高速響應

3.入光指示燈明顯，便于進行動作確認

4.電源電壓為DC5～24V的廣范圍

5.備有遮光時入光指示燈亮燈型

6.8種形狀、種類豐富

7.標準采用柔韌性佳的耐曲折導線 *2


歐姆龍光電開關EE-SX47/SX67凹槽型型號：



接插件型

檢測方式：對射型（凹槽型）



形狀	連接方式	檢測距離	動作模式	指示燈模式	型號
					NPN輸出	PNP輸出
標準型	接插件型 (4極)	5mm (凹槽寬度) (赤外光)	遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX670	EE-SX670P
				遮光時亮燈	EE-SX670A	EE-SX670R
			入光時ON	入光時亮燈	EE-SX470	—
L型			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX671	EE-SX671P
				遮光時亮燈	EE-SX671A	EE-SX671R
			入光時ON	入光時亮燈	EE-SX471	—
T型 凹槽 中心 7mm			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX672	EE-SX672P
				遮光時亮燈	EE-SX672A	EE-SX672R
			入光時ON	入光時亮燈	EE-SX472	—
緊密 安裝型			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX673	EE-SX673P
				遮光時亮燈	EE-SX673A	EE-SX673R
			入光時ON	入光時亮燈	EE-SX473	—
緊密 安裝型			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX674	EE-SX674P
				遮光時亮燈	EE-SX674A	EE-SX674R
			入光時ON	入光時亮燈	EE-SX474	—
T型 凹槽 中心 10mm			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX675	EE-SX675P
F型			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX676	EE-SX676P
R型			遮光時ON 入光時ON (可切換) *3	入光時亮燈	EE-SX677	EE-SX677P



*3.如開放接插件的（L）端子，則遮光時ON；如使（L）端子和（＋）端子短路，則入光時ON。但是，遮光時ON的情況下，請勿使L端子0V短路。
在入光時ON的情況下使用時，如選用接插件EE-1001-1將較為方便。該接插件已事先使（L）端子和（＋）端子短路。
*4. 使用EE-1006、EE-1010系列的帶導線接插件時，如不使用（L）端子（②粉色），因有可能受干擾的影響，請將不使用的（L）端子線從接插件根部切斷，纏上絕緣膠帶等使其不接觸其他端子。


導線引出型

檢測方式：對射型（凹槽型）
指示燈模式：入光時亮燈



形狀	檢測 方式	檢測 距離		動作 模式	指示燈 模式	連接方式	型號
							NPN輸出	PNP輸出
標準型	對射型 (凹槽型)	紅外光	5mm (凹槽寬度)	遮光時ON 入光時ON (可切換) *1 *2	入光時 亮燈	導線引出型 (1m)	EE-SX670-WR 1M	EE-SX670P-WR 1M
L型						導線引出型 (1m)	EE-SX671-WR 1M	EE-SX671P-WR 1M
T型 凹槽 中心 7mm						導線引出型 (1m)	EE-SX672-WR 1M	EE-SX672P-WR 1M
緊密 安裝型						導線引出型 (1m)	EE-SX673-WR 1M	EE-SX673P-WR 1M
緊密 安裝型						導線引出型 (1m)	EE-SX674-WR 1M	EE-SX674P-WR 1M
T型 凹槽 中心 10mm						導線引出型 (1m)	EE-SX675-WR 1M	EE-SX675P-WR 1M
F型						導線引出型 (1m)	EE-SX676-WR 1M	EE-SX676P-WR 1M
R型						導線引出型 (1m)	EE-SX677-WR 1M	EE-SX677P-WR 1M



*1. （如開放（L），則遮光時ON；如使（L）端子和（＋）端子短路，則入光時ON。但是，遮光時ON的情況下，請勿使L端子0V短路。
*2. 使用EE-1006、EE-1010系列的帶導線接插件時，如不使用（L）端子（②粉色），因有可能受干擾的影響，請將不使用的（L）端子線從接插件根部切斷，纏上絕緣膠帶等使其不接觸其他端子。


附件（另售）　接插件型用



種類		導線長	型號	備注
			EE-1001
			EE-1001-1	Ｌ端子與+端子事先短路
			EE-1009*
接插件	附帶導線	1m	EE-1006 1M
			EE-1010 1M*
		2m	EE-1006 2M
			EE-1010 2M*
	帶耐曲折導線	1m	EE-1010-R 1M*
		2m	EE-1010-R 2M*
接插件固定支架			EE-1006A	所適用的微型光電傳感器 EE-SX670□、470□ 僅可以在上述的微型光電傳感器中使用E-1006時使用



注： 詳情請參見歐姆龍網站的微型光電傳感器
* EE-1009、1010系列接插件內置鎖定機構，只拉伸導線也不易脫落。將接插件從傳感器拔出時，如圖所示，從上下用力抓住接插件本體，先向傳感器側按一下，然后拔出。只拔導線則無法拔出。拔接插件本體（外殼）則可以拔出。
